當前位置: 網站首頁 > 產品展示 > 放料閥

不銹鋼放料閥

上海眾野閥門有限公司在生產不銹鋼放料閥中有著精湛的技術與先進的設備，選型請提供不銹鋼放料閥的口徑、壓力、介質、材質等參數。

詳細介紹

一、不銹鋼放料閥產品介紹

不銹鋼放料閥是一種不銹鋼材質的放料閥，主要用于腐蝕性高的場合，如：礦漿、酒精、顆粒、氣體等介質當中，放料閥閥內的密封件是耐腐蝕、高溫、沖刷，一般在開啟的時候沖擊力是很大的，放料閥密封件也是經過特殊加工而成的，不銹鋼放料閥容主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。放料閥分為兩種，一種為上展式放料閥、一種為下展示放料閥，工作原理都是一樣，放料方位不一樣。

二、不銹鋼放料閥主要零件材質

零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M0 2 Ti系列	ZG00Cr17Ni14M0 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
墊片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

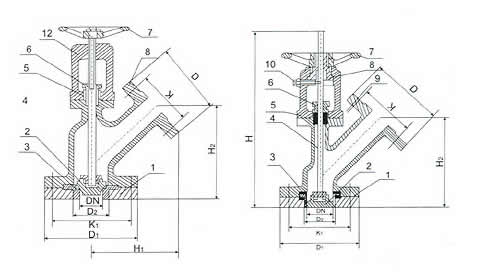

三、下展式放料閥尺寸

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	192	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	335

四、上展式放料閥尺寸尺寸

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	165	125	85	70
65	180	145	180	145	130	85
80	192	160	192	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295
