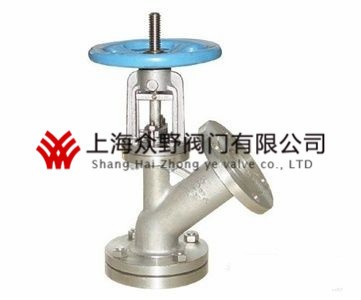

保溫放料閥
上海眾野閥門有限公司在生產保溫放料閥,保溫夾套放料閥中有著精湛的技術與先進的設備，選型請?zhí)峁┛趶?、壓力、介質、材質等參數。
詳細介紹
一、保溫放料閥產品描述
是一種專門用于保溫，不讓溫度散發出去的一種裝置，就是在法蘭兩端以及密封面裝上保溫夾套，就稱為保溫放料閥，保溫放料閥承受的壓力不允許超過40壓，否則保溫夾套會承受不住壓力自動破裂，那樣子就起不到保溫的作用了。放料閥閥內的密封件是耐腐蝕、高溫、沖刷，一般在開啟的時候沖擊力是很大的，放料閥密封件也是經過特殊加工而成的，放料閥容主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。放料閥分為兩種，一種為上展式放料閥、一種為下展示放料閥，工作原理都是一樣，放料方位不一樣。
二、不銹鋼放料閥主要零件材質
零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M0 2 Ti系列 | ZG00Cr17Ni14M0 2 系列 | WCB系列 |
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
墊片 | 304＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨＋304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
三、下展式保溫放料閥尺寸
DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 85 | 135 | 100 | 70 | 40 |
32 | 135 | 100 | 145 | 110 | 75 | 55 |
40 | 145 | 110 | 160 | 125 | 100 | 65 |
50 | 165 | 125 | 180 | 145 | 85 | 70 |
65 | 180 | 145 | 195 | 160 | 135 | 90 |
80 | 192 | 160 | 215 | 180 | 155 | 130 |
100 | 215 | 180 | 245 | 210 | 195 | 135 |
125 | 245 | 210 | 280 | 245 | 180 | 145 |
150 | 280 | 240 | 335 | 295 | 210 | 185 |
200 | 335 | 295 | 405 | 335 | ||
四、上展式保溫放料閥尺寸尺寸
DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | ||
32 | 135 | 100 | 135 | 100 | ||
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 165 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 192 | 160 | 192 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 | ||
