GA44H雙杠桿式安全閥
上海眾野閥門有限公司在生產GA44H雙杠桿式安全閥中有著精湛的技術與先進的設備，選型請提供GA44H雙杠桿式安全閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、GA44H雙杠桿式安全閥產品描述
GA44H雙杠桿安全閥利用桿桿平衡來控制管道的壓力，雙杠桿式安全閥與單杠桿式安全閥是是一樣的，雙杠桿式安全閥是由兩個重錘平衡在安全閥的兩邊，利用兩邊的平衡力來確定壓力的整定壓力，使用在介質溫度小于450°的鍋爐、電站、容器上，防止壓力過高而引起的爆炸等現象。杠桿式安全閥就是利用重錘和杠桿來平衡作用在閥瓣上的力，通過調整重錘在杠桿上的位置或改變重錘的重量來調整校正安全閥的開啟壓力的安全閥。
二、GA44H雙杠桿安全閥零部件材料
序號 | 零件名稱 | 材料 |
1 | 閥座 | WCB |
2 | 閥瓣 | 2Cr13 |
3 | 重錘 | 鑄鐵 |
4 | 閥體 | 碳鋼/鉻鉬鋼 |
5 | 閥桿 | 2Cr13 |
6 | 杠桿 | 碳鋼 |
7 | 導向套 | 不銹鋼 |

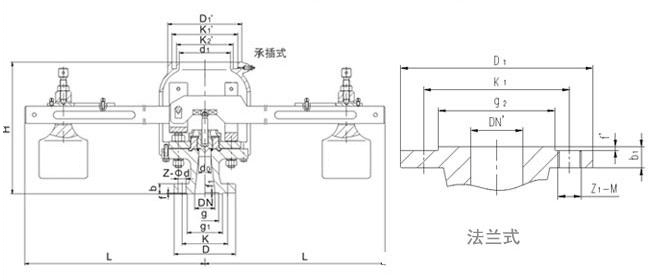

三、GA44H雙杠桿安全閥外形尺寸
公稱壓力 PN(Mpa) | 公稱通徑 DN(mm) | 尺寸 | |||||||||||
do-z | H | L | 承插式 | 法蘭式 | |||||||||
d1 | k2 | k3 | D3 | DN' | D2' | D1' | D' | z1-?d1 | |||||
1.6 | 80 | 50×2 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 8-?23 |
2.5 | 80 | 50×2 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 8-?23 |
4.0 | 80 | 50×2 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 240 | 240 | 280 | 8-?23 |
6.4 | 80 | 40×2 | 480 | 840 | 120 | 145 | 162 | 190 | 200 | 280 | 280 | 315 | 8-?18 |
