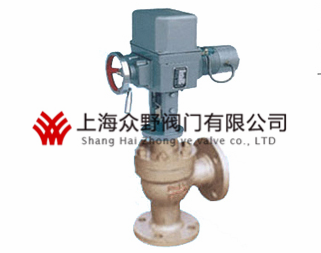

ZAZS電動高壓角型調節閥
上海眾野閥門有限公司在生產ZAZS電動高壓角型調節閥中有著精湛的技術與先進的設備，選型請?zhí)峁╇妱?dòng)高壓調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZAZS電動高壓角型調節閥產品描述
ZAZS電動高壓角型調節閥，常用地點為高壓場合，如鍋爐、電站上，結構為角型，兩邊通徑成90°的直角的稱謂角型調節閥，由DDZ型直行程電動執行機構和角型閥兩部分組成。以單項交流220V電源為動力，接受0～10或mA或4～20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
該高壓調節閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。電動角型調節閥適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
二、ZAZS電動高壓角型調節閥閥體
型 式：角型單座鑄造球型閥
公稱通徑：20、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94～79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
三、ZAZS電動高壓角型調節閥閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：等百分比特性和線性特性
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
四、ZAZS電動高壓角型調節閥執行機構
型 式：電動執行機構（如DKZ型執行機構）
電 源：220V或380V
輸入信號：4-20mA或0-10V·DC
輸出信號：4-20mA·DC
五、ZAZS電動高壓角型調節閥技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
閥座直徑DN（mm） |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直線；等百分比 |
|||||||||||||
|
公稱壓力PN（MPa） |
6.4 |
|||||||||||||
|
連接型式 |
法蘭連接：PN6.4按JB79-59標準 |
|||||||||||||
|
配用執行機構型號 |
ZAZ-25 / DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
||||||||||
|
出軸推力（N） |
250 / 4000 |
4000 |
6400 |
16000 |
||||||||||
|
行程L（mm） |
|
16 |
25 |
40 |
60 |
|||||||||
|
全行程時間 |
20 / 8 |
12.5 |
20 |
32 |
37 |
|||||||||
|
作用方式 |
電開式（K）常用；電關式（B） |
|||||||||||||
|
供電電源 |
220V；50-60Hz |
|||||||||||||
|
輸入信號 |
-10mA 4-20mA DC |
|||||||||||||
|
固有可調比R |
30：1 |
|||||||||||||
六、ZAZS電動高壓角型調節閥結構圖
