一、ZHAS氣動薄膜角形調節閥工作原理

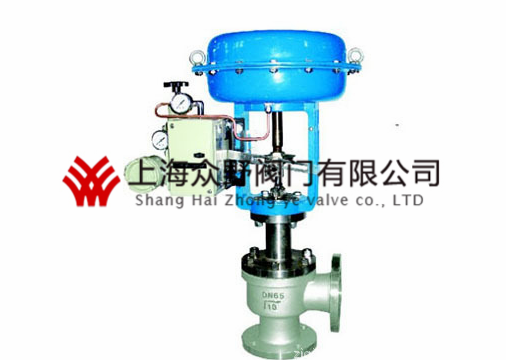

ZHAS氣動薄膜角形調節閥，通徑成90°角型連接，帶有氣動裝置，有需要的可配上三聯件，三聯件包括了過濾器、限位開關、電磁閥。當氣動信號壓力輸入執行機構的膜室后，此壓力作用在膜片上產生推力，該力壓縮彈簧，并使推桿移動而帶動閥桿使閥芯上、下動作，改變閥芯與閥座間的節流面積，從而達到調節介質流量之目的。當膜室推動與彈簧被壓縮后產生的反力相平衡時，使閥芯穩定在某個行程上，閥芯行程的改變與輸入信號壓力的變化成比例關系。
二、ZHAS氣動薄膜角形調節閥產品特點
閥為角形、單座、上導向結構型式。其流路簡單阻力小，適用于高粘度、含有懸浮物和顆粒狀物質流體的調節。閥內只有一個閥座，具有泄漏量小的優點。但不平衡力較大，隨著公稱通徑的增大，閥的不平衡力亦增大，因而當閥的工作壓差較高、公稱通徑較大時應配帶閥門定位器。執行機構為多彈簧式、體積小、重量輕、推桿與閥桿連接采用開縫螺母，便于裝拆和維修。
ZH（A/B）S－64型氣動薄膜角形調節閥按其作用方式可分為氣關式和氣開式兩種。
三、ZHAS氣動薄膜角形調節閥主要技術指標
|
公稱通徑DN（mm） |
額定流量系數KV |
固有流量特性 |
執行機構型號 |
膜片有效面積（㎝2） |
額定行程（mm） |
彈簧壓力范圍（KPａ） |
外形尺寸（mm） |
|||||
|
ΦA |
L |
H2 |
H1 |
|||||||||
|
熱片 |
常溫 |
|||||||||||
|
20 |
10 |
1.6 |
直線；百分比 |
|
350 |
10 |
20－100
40－200
80－240 |
285 |
100 |
248 |
|
273 |
|
12 |
2.5 |
|||||||||||
|
15 |
4.0 |
|||||||||||
|
20 |
6.3 |
|||||||||||
|
25 |
10 |
ZH（A/B）－22 |
350 |
16 |
|
115 |
270 |
|
273 |
|||
|
32 |
16 |
130 |
287 |
|||||||||
|
40 |
25 |
ZH（A/B）－23 |
350 |
25 |
|
130 |
300 |
|
300 |
|||
|
50 |
40 |
150 |
328 |
|||||||||
|
65 |
63 |
ZH（A/B）－34 |
560 |
40 |
360 |
170 |
384 |
|
390 |
|||
|
80 |
100 |
190 |
406 |
|||||||||
|
100 |
160 |
215 |
441 |
|||||||||
|
125 |
250 |
ZH（A/B）－45 |
900 |
60 |
470 |
250 |
512 |
|
523
|
|||
|
150 |
400 |
275 |
552 |
|||||||||
|
200 |
630 |
325 |
634 |
|||||||||
