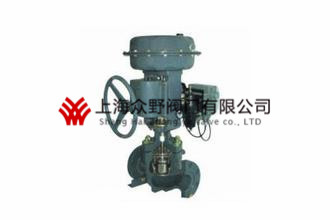

HCN低噪音籠式調節閥
上海眾野閥門有限公司在生產HCN低噪音籠式調節閥中有著精湛的技術與先進的設備，選型請提供HCN低噪音籠式調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、HCN低噪音籠式調節閥產品描述
HCN低噪音籠式調節閥是CV3000系列的主打產品，簡稱HCN調節閥，氣動執行裝置，有良好的消音性能，在調節流量時是一款不錯的低噪音調節閥。該閥具有可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。角型調節閥是各裝置廣泛使用的儀表之一。它準確正常地工作對保證工藝裝置的正常運行和安全生產有著重要的意義。因此加強氣動調節閥的維修是必要的 。HCN低噪音籠式調節閥廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用介質空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
二、HCN低噪音籠式調節閥技術參數
型 式 直通鑄造球形閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW （65～200mm）
材 料 鑄鋼（ZG230-450）
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋 常溫型（P）：-5～+230℃ 伸長Ⅰ型（EⅠ）：+230～+566℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
三、HCN低噪音籠式調節閥閥內組件
閥芯型式 金屬閥座的壓力平衡式閥芯
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
三、HCN低噪音籠式調節閥執行機構
型 式 HA多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 20～100、40～120、80～240kPa
供氣壓力 140～400kPa
氣源接口 Rc 1 4
環境溫度 -30～+70℃
四、HCN低噪音籠式調節閥Cv值和行程
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
640 |
|
額定行程 |
25 |
38 |
50 |
75 |
|||||||||||||||||
五、HCN低噪音籠式調節閥流量特性
六、HCN低噪音籠式調節閥允許壓差
A.氣—關式閥100KPa
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
公稱通徑 |
||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
LHA2D |
1.4 |
0.2～1.0 |
有或無 |
19 |
15 |
13 |
11 |
8 |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
|
|
100 |
74 |
54 |
53 |
40 |
- |
- |
||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
|
|
400 |
100 |
100 |
100 |
100 |
- |
- |
||||
|
LHA3D |
1.4 |
0.2～1.0 |
有或無 |
34 |
26 |
23 |
19 |
14 |
10 |
- |
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
|
|
100 |
100 |
100 |
94 |
71 |
51 |
- |
||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
|
|
100 |
100 |
100 |
100 |
100 |
100 |
- |
||||
|
LHA4D |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
39 |
32 |
25 |
17 |
14 |
|
1.6 |
0.2～1.0 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
|
|
- |
- |
100 |
100 |
100 |
87 |
70 |
||||
|
4.0 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
|
|
- |
- |
100 |
100 |
100 |
100 |
100 |
||||
B.氣—開式閥100KPa
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
|||||||
|
公稱通徑 |
|||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
||||
|
LHA2R |
1.4 |
0.2～1.0 |
有或無 |
19 |
15 |
13 |
11 |
8 |
- |
- |
|
|
2.8 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
|
|
|
100 |
100 |
89 |
74 |
57 |
- |
- |
|
||||
|
LHA3R |
1.4 |
0.2～1.0 |
有或無 |
34 |
26 |
23 |
19 |
14 |
10 |
- |
|
|
2.8 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
|
|
|
100 |
100 |
100 |
100 |
100 |
71 |
- |
|
||||
|
LHA4R |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
39 |
32 |
25 |
17 |
14 |
|
|
2.8 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
|
|
|
- |
- |
100 |
100 |
100 |
100 |
99 |
|
||||
|
LVA5R |
1.4 |
0.2～1.0 |
有或無 |
- |
- |
- |
- |
34 |
24 |
19 |
|
|
1.4 |
0.4～1.0 |
有或無 |
- |
- |
- |
- |
40 |
40 |
40 |
|
|
|
- |
- |
- |
- |
100 |
72 |
58 |
|
||||
|
2.8 |
0.8～2.4 |
有 |
- |
- |
- |
- |
40 |
40 |
40 |
|
|
|
- |
- |
- |
- |
100 |
100 |
100 |
|
||||
|
LVA6R |
4 |
1.9～3.5 |
有 |
- |
- |
- |
- |
40 |
40 |
- |
|
|
- |
- |
- |
- |
100 |
10 |
|
|
||||
