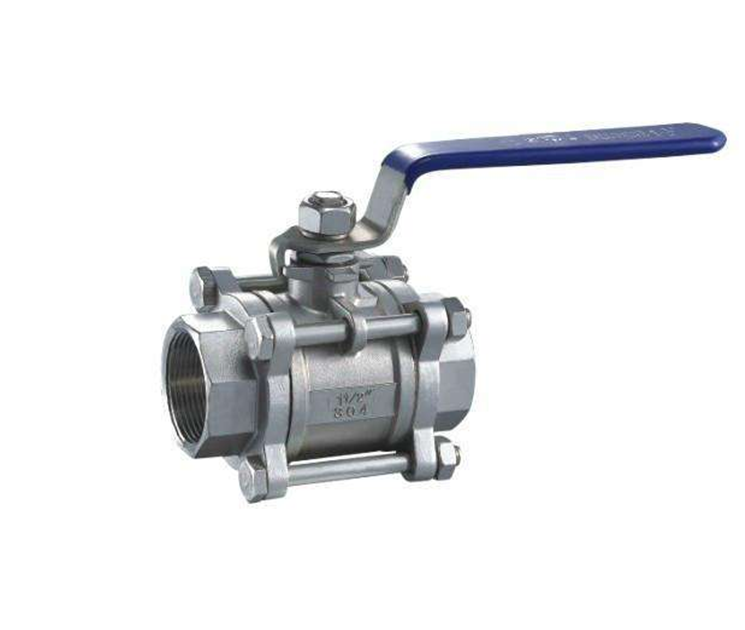

Q11F內螺紋球閥
上海眾野閥門有限公司在生產Q11F內螺紋球閥,不銹鋼螺紋球閥中有著精湛的技術與先進的設備，選型請?zhí)峁?絲口螺紋球閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、Q11F內螺紋球閥產品概述
Q11F、Q11H螺紋球閥是一種螺紋連接的球閥，工藝上能做出軟密封與硬密封兩種密封面，一般用于化工、電廠、電站、鍋爐、建設，螺紋球閥通常做到最大口徑為DN50，超過DN50就要用法蘭球閥來連接，小口徑球閥材質不銹鋼、碳鋼的占多數。
該采用下裝式閥桿，設備倒密封結構，采用鑲嵌式閥座，閥座背后設備O型圈，確保介質不外漏，密封面采用尼龍1010，它的磨擦系數通常為巴氏合金的1/3，是一種自然滑性材料，但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。本產品流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
二、Q11F內螺紋球閥主要零部件材料表
序號 | 零件名稱 | 材料 | ||
Q11N-C | Q11N-P | Q11N-R | ||
1 | 閥體、閥蓋 | A105、45 | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti |
2 | 球體、閥桿 | 1Cr18/Cr18Ni9Ti | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti |
3 | 手柄 | 鑄鐵/WCB | ||
4 | 密封圈 | 尼龍 | ||
5 | 墊片、填料 | 聚四氟乙烯(PTFE)、對位聚苯(PPL) | ||
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |
三、Q11F內螺紋球閥主要性能規范表
公稱壓力PN(MPa) | 16 | 32 |
強度試驗壓力(殼體) | 24MPa | 48 MPa |
低壓密封試驗壓力(氣) | 0.6MPa | |
高壓密封試驗壓力(液) | 17.6 MPa | 35.2MPa |
四、Q11F內螺紋球閥主要外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 管螺紋 | 尺寸 | |||
D(流量) | L(總長) | H(中心高度) | W(手柄長度) | |||
10-16 | 6 | 1/4 | 11 | 70 | 43 | 108 |
10 | 3/8 | 11 | 70 | 43 | 108 | |
15 | 1/2 | 11 | 85 | 43 | 108 | |
20 | 3/4 | 14 | 95 | 45.5 | 146 | |
25 | 1 | 21 | 105 | 59.5 | 146 | |
32 | 1 1 /4 | 25 | 120 | 64.5 | 146 | |
40 | 1 1 /2 | 32 | 130 | 76 | 254 | |
50 | 2 | 38 | 150 | 81 | 254 | |
32 | 6 | - | 11 | 70 | - | - |
10 | - | 11 | - | - | - | |
15 | 1/2 | 11 | 85 | 68 | 130 | |
20 | 3/4 | 14 | 95 | 77 | 180 | |
25 | 1 | 21 | 105 | 82 | 180 | |
32 | 1 1 /4 | 25 | 120 | 115 | 300 | |
40 | 1 1 /2 | 32 | 130 | 120 | 300 | |
50 | 2 | 38 | 150 | 130 | 300 | |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、不銹鋼球閥、浮動球閥、V型球閥、焊接球閥、三通球閥、四通球閥。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
