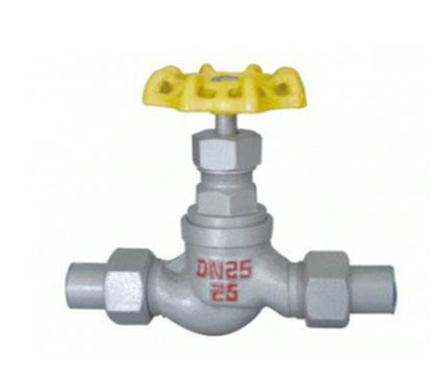

J21B外螺紋氨用截止閥
J21B外螺紋氨用截止閥工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。
詳細介紹
J21B外螺紋氨用截止閥概述：
J21B外螺紋氨用截止閥工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。適于溫度-40攝氏度的氨、氨液介質的管路及液化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。J21B外螺紋氨用截止閥閥體、閥蓋材質采用灰鑄鐵，密封面巴氏合金-40℃+150℃或聚四氟乙烯-40℃+200℃，體積輕，阻力小，安裝方便，可廣泛應用于水電站、食品、化工、水產等冷凍冷藏系統。J21B外螺紋氨用截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
J21B外螺紋氨用截止閥特點：
1、密封性好，密封面間磨擦力小，壽命較長。
2、中通法蘭為方形結構，閥桿采用間桿連接。
3、密封面采用巴氏合金，密封性能好，使用壽命長。
4、閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
5、閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作。
J21B外螺紋氨用截止閥其他參數：
1、J21B外螺紋氨用截止閥零部件名稱
零件名稱 | 閥體、閥蓋 | 閥瓣 | 閥桿 | 墊片 | 填料 |
J21B-25Z | 鑄 鐵 | 碳 鋼 | 優質碳鋼 | 聚四氟乙烯 | 聚四氟乙烯 |
J21F-25Z |
2、J21B外螺紋氨用截止閥試壓規范
公稱壓力 | 試驗壓力PS(MPa) | 工作壓力 | 工作溫度 | 適用介質 | |
殼體 | 密封 | ||||
2.5 | 2.75 | 3.75 | 2.5 | ≤150 | 氨、氨液 |
J21B外螺紋氨用截止閥主要尺寸：
公稱通徑 | 尺 寸(mm) | |||||
L | D | D1 | H | H1 | D2 | |
10 | 175 | 14 | 20 | 170 | 190 | 80 |
15 | 180 | 20 | 26 | 170 | 150 | 80 |
20 | 190 | 23 | 30 | 175 | 155 | 100 |
25 | 213 | 28 | 34 | 190 | 165 | 120 |
32 | - | - | - | - | - | 140 |
