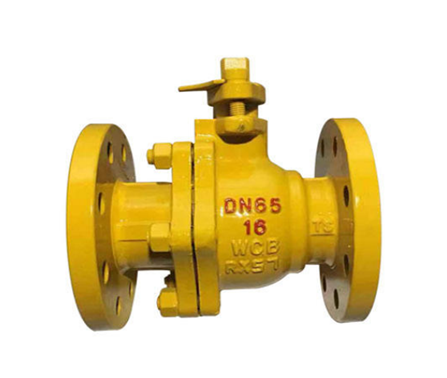

Q41B氨用球閥
Q41B氨用球閥?,Q41F氨用球閥經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。
詳細介紹
Q41B氨用球閥概述：
Q41B氨用球閥,Q41F氨用球閥經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用球閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。
氨用球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，氨用球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。氨用球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
Q41B氨用球閥主要外形及連接尺寸：
型號 | 通徑（DN） | 主要外形尺寸（mm） | 閥體材料 | 適用溫度 | 適用介質 | |||||
L | H | D | D1 | d-z | W | |||||
Q41F-16 | 15 | 130 | 76 | 95 | 65 | 14-4 | 130 | 鑄 鋼 | ≤150 | 氨、氨液 |
20 | 150 | 82 | 105 | 75 | 14-4 | 130 | ||||
- | 25 | 160 | 94 | 115 | 85 | 14-4 | 160 | |||
- | 32 | 165 | 103 | 135 | 100 | 18-4 | 160 | - | - | - |
- | 40 | 180 | 155 | 145 | 110 | 18-4 | 230 | - | - | - |
- | 50 | 200 | 160 | 160 | 125 | 18-4 | 230 | - | - | - |
- | 65 | 220 | 177 | 180 | 145 | 18-4 | 400 | - | - | - |
- | 80 | 250 | 215 | 195 | 160 | 18-8 | 400 | - | - | - |
- | 100 | 280 | 245 | 215 | 180 | 18-8 | 700 | - | - | - |
- | 125 | 320 | 260 | 245 | 210 | 18-8 | 1100 | - | - | - |
- | 150 | 360 | 270 | 280 | 240 | 23-8 | 1100 | - | - | - |
- | 200 | 400 | 370 | 335 | 295 | 23-12 | 1500 | - | - | - |
- | 250 | 533 | - | 405 | 355 | 25-12 | - | - | - | - |
- | 300 | 610 | - | 460 | 410 | 25-12 | - | - | - | - |
Q41F-25 | 15 | 130 | 76 | 95 | 65 | 14-4 | 130 | - | - | - |
20 | 150 | 82 | 105 | 75 | 14-4 | 130 | - | - | - | |
- | 25 | 160 | 94 | 115 | 85 | 14-4 | 160 | - | - | - |
- | 32 | 165 | 153 | 135 | 100 | 18-4 | 160 | - | - | - |
- | 40 | 180 | 162 | 145 | 110 | 18-4 | 230 | - | - | - |
- | 50 | 200 | 175 | 160 | 125 | 18-4 | 230 | - | - | - |
- | 65 | 220 | 190 | 180 | 145 | 18-8 | 400 | - | - | - |
- | 80 | 250 | 215 | 195 | 160 | 18-8 | 400 | - | - | - |
- | 100 | 260 | 245 | 215 | 180 | 18-8 | 700 | - | - | - |
- | 125 | 320 | 260 | 245 | 210 | 23-8 | 1100 | - | - | - |
- | 150 | 360 | 275 | 280 | 240 | 23-8 | 1100 | - | - | - |
- | 200 | 400 | - | 335 | 295 | 23-12 | - | - | - | - |
- | 250 | 568 | - | 425 | 370 | 30-12 | - | - | - | - |
- | 300 | 648 | - | 485 | 430 | 30-16 | - | - | - | - |
Q41F-40 | 15 | 130 | 103 | 95 | 65 | 14-4 | 130 | - | - | - |
20 | 150 | 112 | 105 | 75 | 14-4 | 130 | - | - | - | |
- | 25 | 160 | 123 | 115 | 85 | 14-4 | 160 | - | - | - |
- | 32 | 180 | 150 | 135 | 100 | 18-4 | 160 | - | - | - |
- | 40 | 200 | 165 | 145 | 110 | 18-4 | 230 | - | - | - |
- | 50 | 220 | 172 | 160 | 125 | 18-4 | 230 | - | - | - |
- | 65 | 250 | 197 | 180 | 145 | 18-8 | 400 | - | - | - |
- | 80 | 280 | 222 | 195 | 160 | 18-8 | 400 | - | - | - |
- | 100 | 320 | 236 | 230 | 190 | 23-8 | 700 | - | - | - |
- | 125 | 400 | 236 | 270 | 220 | 25-8 | 1100 | - | - | - |
- | 150 | 403 | 295 | 300 | 250 | 25-8 | 1500 | - | - | - |
- | 200 | 550 | 375 | 320 | 30-12 | 1500 | - | - | - | |
- | 250 | 787 | - | 470 | 400 | 41-12 | - | - | - | - |
- | 300 | 838 | - | 530 | 460 | 41-16 | - | - | - | - |
