當前位置: 網站首頁 > 產品展示 > 油田閥門
-

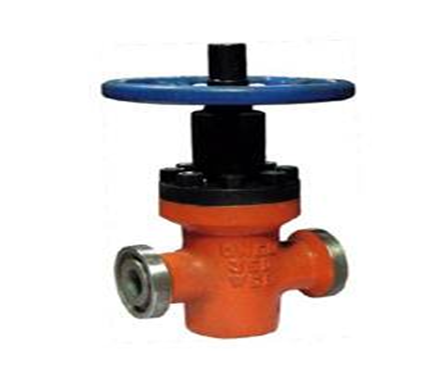

Z83Y卡箍高壓平板閘閥
Z83Y卡箍平板閘閥用于PN450公斤壓力，可配焊接頭、卡箍（卡箍頭、卡箍皮）。都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種。
詳細介紹
Z83Y卡箍平板閘閥概述：
Z83Y卡箍平板閘閥用于PN450公斤壓力，可配焊接頭、卡箍（卡箍頭、卡箍皮）。都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的，每一年油田上使用的閥門占總額的％20所以油田上使用油田閥門的量還是很大的.Z83平行式卡箍閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點,平板閘閥適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，平行式卡箍閘閥特別適用于石化、油、氣、長輸管線等領域。
Z83Y卡箍高壓平板閘閥結構示意圖：
PN～45 |
Z83H/(K)Z83Y型(抗硫)平行式閘閥/(K)Z83F1 01 |
Z83Y卡箍高壓平板閘閥外形及連接尺寸：
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 外形尺寸(mm) | ||||||||
L | L1 | H | H1 | Dn | D1 | D | b | D0 | ||
16 | 40 | 230 | 390 | 254 | 294 | 36 | 88.8 | 120 | 20 | 280 |
50 | 230 | 400 | 312 | 364 | 45 | 88.8 | 120 | 20 | 300 | |
65 | 240 | 420 | 330 | 402 | 58 | 88.8 | 120 | 20 | 320 | |
80 | 270 | 470 | 41 1 | 495 | 72 | 107.8 | 140 | 20 | 350 | |
25 | 40 | 230 | 390 | 254 | 294 | 36 | 88.8 | 120 | 20 | 280 |
50 | 240 | 400 | 312 | 364 | 45 | 88.8 | 120 | 20 | 300 | |
65 | 260 | 420 | 330 | 402 | 58 | 88.8 | 120 | 20 | 320 | |
80 | 280 | 470 | 41 1 | 495 | 72 | 107.8 | 140 | 20 | 360 | |
