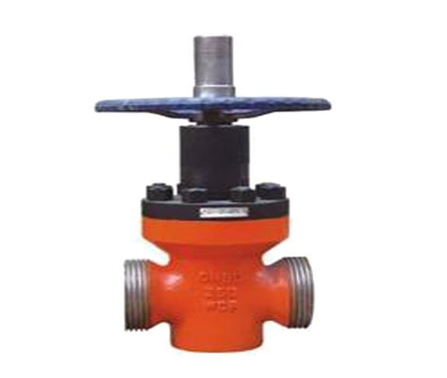

Z23Y手輪鉆井高壓泥漿閘閥
Z23Y鉆井高壓泥漿閘閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的。
詳細介紹
Z23Y鉆井高壓泥漿閘閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的，每一年油田上使用的閥門占總額的％20所以油田上使用油田閥門的量還是很大的。用于油礦鉆井泥漿循環系統設備，控制泥漿流通與關閉,連接形式為梯形螺紋或法蘭式，安裝快速方便，鋼性強，安全可靠，閥座與閘板密封效果好，開啟輕便。閥門兩端與管道連接密封，采用球面活動接觸與0型橡膠密封圈相結合的活動接頭，產品結構性能可靠，特別適用于管道兩端中心要求不高的場合。
工作溫度：≤110℃
閥體材料：優質碳鋼、合金鋼
適用介質：泥漿、水
Z23Y手輪鉆井高壓泥漿閘閥結構示意圖：
PN35(350) | Z23x-325/500 A/B型 | PN35(350) |
Z23Y手輪鉆井高壓泥漿閘閥外形及連接尺寸：
公稱通徑 | 尺寸(mm) | 重量 | |||||||
DN | L | L1 | Tr | SR | H | H1 | DO | ||
50 | 47 | 212 | 30 | 120×6 | 40 | 364 | 312 | 440 | 60 |
65 | 57 | 235 | 30 | 130×6 | 40 | 402 | 330 | 480 | 75 |
80 | 70 | 267 | 35 | 150×6 | 60 | 495 | 41 1 | 500 | 90 |
100 | 92 | 330 | 45 | 180×8 | 74 | 543 | 443 | 500 | 110 |
Z23Y手輪鉆井高壓泥漿閘閥工作原理和用途：
高壓泥漿閘閥有非金屬密封和金屬密封兩種，主要用于油礦鉆井泥漿循環系統設備，控制泥漿流通與關閉,連接形式為梯形螺紋或法蘭式，安裝快速方便，鋼性強，安全可靠，閥座與閘板密封效果好，開啟輕便。閥門兩端與管道連接密封，采用球面活動接觸與0型橡膠密封圈相結合的活動接頭，產品結構性能可靠，特別適用于管道兩端中心要求不高的場合。
適用于鉆井過程中對泥漿混合物控制的閥——簡稱泥漿閥，屬于高壓閥門技術領域。該閥包括有進、出液端的閥體，閥體的進、出液端之間的閥座中裝有平板閘板，平板閘板的上端與閥桿銜接，所述閥桿與手輪通過螺紋副連接，其改進之處在于：閥座由包覆橡膠的兩圓環內骨架及支撐環構成通道，其水平截面呈長軸與液流方向一致的橢圓形，嵌裝在閥體進、出液端之間的盲孔中，包覆橡膠的兩圓環內骨架之間留有寬度小于平板閘板厚度的圓弧槽。由于橢圓形截面的閥座與閥體上的盲孔形成過盈配合，減少與閥體大面積過贏，因此產生了理想的密封效果，而閥座中的圓環內骨架則長期保持著閥座的基本形狀，使其具有足夠的使用壽命。
產品結構特點：
閘板下部開有導流孔。
閥體承載能力高。
通道為直通式流阻力小。
密封可靠，磨擦力小。
雙重密封。
實現流量的任意調節。
采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
