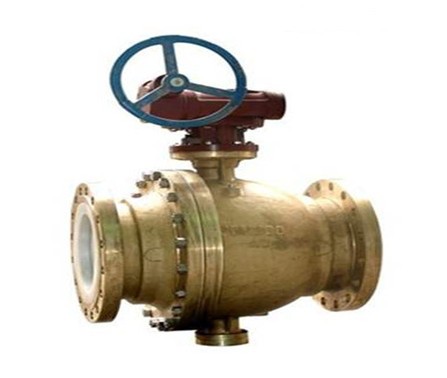

QY347F氧氣固定式球閥

QY347F氧氣固定式球閥屬于氧氣管道用閥門，具有普通閥門用特點，它采用了銅材質制造，具有耐腐蝕、阻燃性能好、傳熱性快等優點。

詳細介紹

QY347F氧氣固定式球閥概述：

QY347F氧氣固定式球閥屬于氧氣管道用閥門，具有普通閥門用特點，它采用了銅材質制造，具有耐腐蝕、阻燃性能好、傳熱性快等優點，該系列產品已成為氧氣管控工程系統中理想的設備。本氧氣球閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多要求。因為氧氣易燃，所以需防泄漏，防靜電，防火花，以避免發生事故。在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。

QY347F氧氣固定式球閥主要技術參數：

①、產品名稱：Qy347F銅氧氣專用球閥

②、公稱口徑：DN15-200

③、公稱壓力：0.6MPa-4.0MPa

④、適用溫度：≤150℃

⑤、適用介質：氧氣、氮氣等

⑥、檢驗標準：JB/T9092

⑦、結構長度：ASME B16.10， GB12221。

QY347F氧氣固定式球閥的性能范圍：

公稱通徑（DN）		15－300
公稱壓力（MPa）		1.6	2.5	4.0
試驗壓力（MPa）	強度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
適用溫度		≤150℃
適用介質		氧氣
閥　體		硅黃銅
閥　桿		不銹鋼
閥　芯		銅、不銹鋼
填　　料		聚四氟乙烯

QY347F氧氣固定式球閥壓力試驗：

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

QY347F氧氣固定式球閥主要零件材料及性能：

閥體 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿 Ball Stem	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座 Seat	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 Shim	聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座 Stem Seat	聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋 Gland	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度 Temperature	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL)
介質 Medium	水蒸汽油品 Water steam Oil goods	硝酸類 Nitric Acid		強氧化介質 strongey oxidable medium	醋酸類 Acetic Acid		尿素類 Urea

氧氣球閥PN1.6MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

氧氣球閥PN2.5MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

氧氣球閥PN4.0MP主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-
