當前位置: 網站首頁 > 產品展示 > 刀型閘閥 > 手動刀閘閥

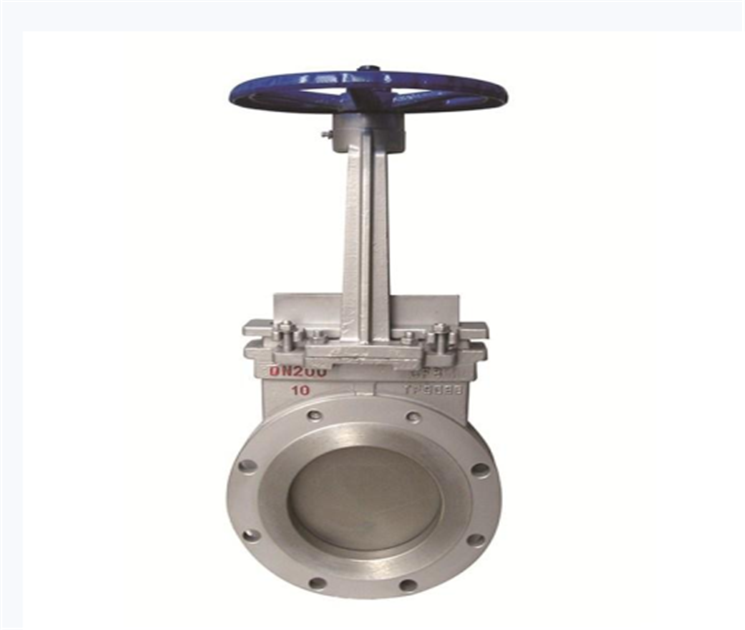

PZ73H手動刀閘閥

PZ73H手動刀閘閥?的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。

詳細介紹

PZ73H手動刀閘閥產品介紹：

PZ73H手動刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。刀閘閥主要由閥體、O型圈、閘板、閥桿、支架等部件組成。刀閘閥采用對夾一體式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內的沉積，采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題。閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。

刀閘閥的閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

PZ73H手動刀閘閥應用范圍：

刀閘閥因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動裝置或氣動執行器，實現閥門的自動化操作。

PZ73H手動刀閘閥的優點：

1.流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2.刀閘閥開閉較省力。

3.介質流向不受限制 , 不擾流、不降低壓力。

4.閘閥形體簡單, 結構長度短，制造工藝性好，適用范圍廣。

PZ73H手動刀閘閥的缺點：

1.密封面之間易引起沖蝕和擦傷，維修比較困難。

2.外形尺寸較大，開啟需要一定的空間，開閉時間長。

刀閘閥標準規范：

設計制造標準：

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

刀閘閥的安裝與維護應注意以下事項：

1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

2. 雙閘板刀閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。

3. 帶有旁通閥的刀閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

4. 帶傳動機構的刀閘閥，按產品使用說明書的規定安裝。

5. 如果閥門經常開關使用 , 每月至少潤滑一次。

產品性能參數

PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ73H-10C/16C	10、16	1.0、1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

產品零部件材料

PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）零部件材料
型號	材料
型號	閥體	閥桿	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 （304）	0Cr18Ni9 （304）

產品外形及結構尺寸（PN10）

PZ73H、PZ73F、PZ73Y （PN10）型刀型閘閥（刀閘閥）外形及結構尺寸
DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	265	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	560
500	127	670	620	585	1200	23×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2×M	24×M30	680

產品外形及結構尺寸（PN16）

PZ73H、PZ73F、PZ73Y （PN16）型刀型閘閥（刀閘閥）外形及結構尺寸
DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680
