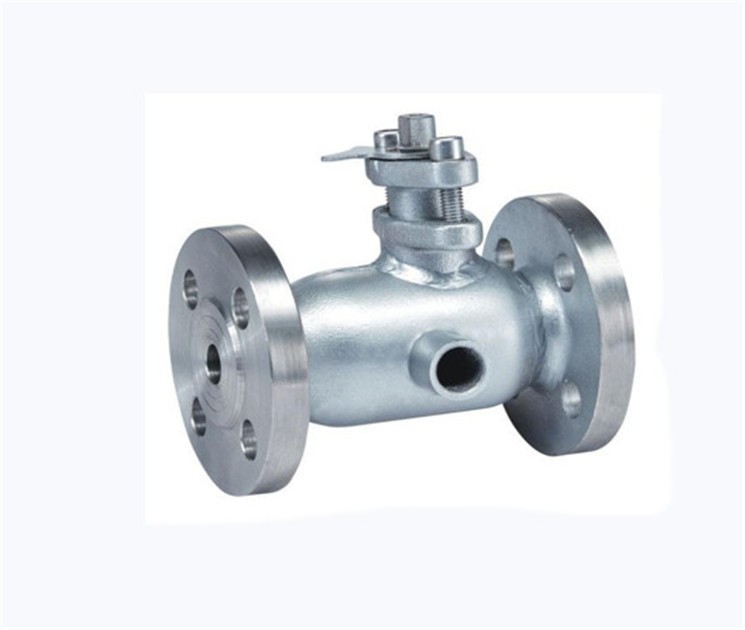

BQ41F保溫夾套球閥
上海眾野閥門有限公司在生產高壓BQ41F保溫球閥中有著精湛的技術與先進的設備，選型請提供保溫球閥的口徑、壓力、介質、材質等參數
詳細介紹
BQ41F保溫夾套球閥概述：
BQ41F保溫夾套球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。縮徑保溫球閥是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。
夾套連接方式：1：可選擇內螺紋連接DN15-DN20 G3/8 DN25-150 G1/2 DN200以上G3/4
2：可選擇法蘭連接 DN15-DN50 15法蘭 DN65-150 20法蘭 DN200以上25法蘭
BQ41F夾套保溫球閥材質：
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8（304） | CF8（304L） | ZG1Cr18Ni | CF8M（316） | CF3M（316L） |
12Mo2Ti | ||||||||
球體、 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9Ti | 00Cr19NI11 | 1Cr18Ni | 0Cr17Ni | 00Cr17Ni | |
-304 | （304L） | 12Mo2Ti | 12Mo2（316） | 14Mo2（316L） | ||||
密封圈 | 聚四氟乙烯 對位聚苯 PTFE、PPL | |||||||
填料、墊圈 | V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊 | |||||||
適用工況 | 適用介質 | 水、蒸汽、 油品等 | 硝酸等腐 蝕性 | 強氧化 性介質 | 醋酸等腐蝕 性介質 | 尿素等腐蝕 性介質 | ||
適用溫度 | -28~300℃ | |||||||
應用規范 | 設計制造按 | CB12237-89 API6D JPI17S-48 | ||||||
法蘭 尺寸按 | JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 | |||||||
結構長度按 | GB12221-89 ANSI 16.10 JIS B202 | |||||||
檢驗試驗按 | GB/T13927-89 JB/T9092-99 JPI590 | |||||||
BQ41F夾套保溫球閥密封材料適用溫度：
| 常溫 | 增強 | 通用溫度 | 高溫 | 耐磨，高溫 |
材料代號 | F | Fs | M | PPL | Y.H |
適用溫度 | ≤150℃ | ≤200℃ | ≤250℃ | ≤350℃ | ≤425℃ |
BQ41F夾套保溫球閥尺寸圖：
BQ41F夾套保溫球閥外形尺寸：
壓力 | 口徑 | L | D | D1 | D2 | B | Z-Φd | 3-G |
16
| 15 | 108 | 135 | 100 | 78 | 16 | 4-18 | 3-8 |
20 | 117 | 145 | 110 | 85 | 16 | 4-18 | 3-8 | |
25 | 127 | 160 | 125 | 100 | 16 | 4-18 | 3-8 | |
32 | 140 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
40 | 165 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
50 | 178 | 195 | 160 | 135 | 19 | 8-18 | 1/2 | |
65 | 203 | 245 | 210 | 185 | 21 | 8-18 | 1/2 | |
80 | 229 | 280 | 240 | 210 | 23 | 8-23 | 1/2 | |
100 | 254 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
125 | 267 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
150 | 292 | 405 | 355 | 320 | 28 | 12-25 | 1/2 | |
200 | 330 | 520 | 470 | 435 | 32 | 16-25 | 1/2 | |
25
| 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 3-8 |
20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 3-8 | |
25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 3-8 | |
32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
40 | 165 | 180 | 145 | 120 | 22 | 8-18 | 1/2 | |
50 | 178 | 195 | 160 | 135 | 22 | 8-18 | 1/2 | |
65 | 203 | 230 | 190 | 160 | 26 | 8-23 | 1/2 | |
80 | 229 | 300 | 250 | 218 | 28 | 8-25 | 1/2 | |
100 | 254 | 360 | 310 | 278 | 30 | 12-25 | 1/2 | |
125 | 267 | 425 | 370 | 332 | 30 | 12-30 | 1/2 | |
150 | 292 | 425 | 370 | 332 | 32 | 12-30 | 1/2 | |
200 | 330 | 550 | 490 | 448 | 40 | 16-34 | 1/2 |
