當前位置: 網站首頁 > 產品展示 > 過濾器 > T型過濾器

T型過濾器
  • T型過濾器

SRT-IV直流式T型過濾器因外型看上去像字母“T”,所以我們叫做T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作。

詳細介紹

SRT-IV直流式T型過濾器產品概述

SRT-IV直流式T型過濾器因外型看上去像字母“T”,所以我們叫做T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。

眾野閥門生產的SRT-IV直流式T型過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點,是石油、化工、制藥、食品等領域的必備過濾設備。

SRT-IV直流式T型過濾器主要零部件材料表



序號

零件名稱

材料名稱

ST34-C

ST34-P

ST34-PL

ST34-R

ST34-RL

1

法  蘭

WCB

304

304L

316

316L

2

閥  體

WCB

304

304L

316

316L

3

濾  網

304、304L、316、316L

4

緊固件

WCB/35#

304

304L

316

316L

5

密封件

耐油石棉橡膠、丁腈橡膠、聚四氟乙烯

6

排放口

WCB

304

304L

316

316L

7

閥  蓋

WCB

304

304L

316

316L

SRT-IV直流式T型過濾器主要執行標準表



設計標準

HG/T 21627-91、GB/T 14382-93、SH/T 3411-99

法蘭標準

GB/T 9112-2000、HG 20592-2009、HG 20592-97、HG 20615-97

結構長度標準

GB/T 12221或按客戶要求

試驗與檢驗標準

JB/T 9092或客戶指定標準

SRT-IV直流式T型過濾器主要外型尺寸表



公稱通徑

DN(mm)

尺寸

有效過濾

面積(m2)

ST34C

ST34S

重量

(Kg)

排放口"B"

排放口"B"

D

L

H

H1

I

PN1.0-2.5

PN4.0凹面

PN1.0-2.5凸面

PN4.0凹面

PN1.0

PN2.5

PN6.4

50

57

228

136

254

14

0.0029

ZG1/2"

DN20

DN20

DN20

10.7

12.7

13.6

65

76

260

154

294

20

0.0046

ZG1/2"

DN20

DN20

DN20

14.6

16.8

18.9

80

89

292

172

332

23

0.0067

ZG1/2"

DN20

DN20

DN20

18.4

21.4

24.0

100

108

350

203

399

28

0.0102

ZG1/2"

DN20

DN20

DN20

22.5

32.3

38.3

125

133

388

226

449

42

0.0158

ZG3/4"

DN20

DN20

DN20

31.7

45.4

47.2

150

159

434

251

508

60

0.0197

ZG3/4"

DN20

DN20

DN20

40.8

59.3

68.9

200

219

536

310

339

104

0.0374

ZG3/4"

DN20

DN20

DN20

67.2

97.8

140.0

250

273

640

368

768

110

0.0649

ZG3/4"

DN20

DN20

DN20

103.3

149.2

216.2

300

325

744

426

898

132,

0.0949

ZG3/4"

DN20

DN20

DN20

128.1

212.9

315.2

350

377

802

461

980

158

0.1227

ZG3/4"

DN25

DN25

-

166.9

289.1

435.8

400

426

898

517

1100

179

0.1567

ZG3/4"

DN25

DN25

-

231.0

390.9

645.9

500

529

1078

623

1339

227

0.2499

ZG3/4"

DN25

-

-

342.7

634.0

920.4

600

630

1128

630

1438

277

0.3294

ZG3/4"

-

-

-

444.4

853.0

-

700-1800

按客戶需求定制

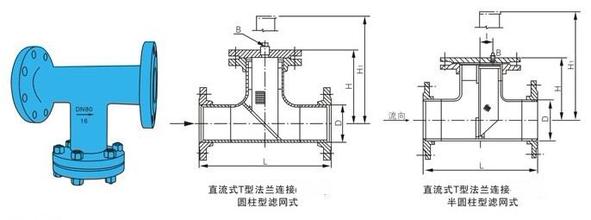

SRT-IV直流式T型過濾器主要結構圖

圖片關鍵詞
