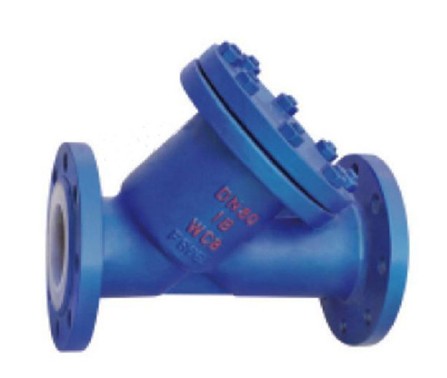

襯氟Y型過濾器
襯氟Y型過濾器,襯四氟Y型過濾器是根據客戶使用要求結合過濾器和氟塑料襯里閥門的優點研發的過濾器產品。
詳細介紹
襯氟Y型過濾器產品簡述：
襯氟Y型過濾器是根據客戶使用要求結合過濾器和氟塑料襯里閥門的優點研發的過濾器產品，本襯氟過濾器產品適用于各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強腐蝕性介質（注：不同的襯里材料適用介質有所不同）。本過濾器產品殼體材質以碳鋼內襯氟塑料，濾網材質F46、F4等材質。本產品具有耐腐蝕強、過濾效率高、維護方便等優點。
襯氟Y型過濾器產品用途：
GL41F46襯氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種強酸、強堿、鹽、強氧化劑和有機溶劑等腐蝕性管路中均能適用。
襯氟Y型過濾器主要零材料表：
序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 |
Z | C | ||
1 | 閥體、閥蓋 | HT250/A 126 | WCB/A216 WCB |
2 | 過濾網 | PTFE(F4) | |
3 | 螺栓 /螺母 | 35/45、A193 B7/A194 | |
4 | 襯里層 | FEP(F46)PCTFE(F3) | |
襯氟Y型過濾器主要連接尺寸及重量：
公稱通徑 DN (mm) | NPS (in) | GL41F46-10/16/25型過濾器 | |||||||||
L | D | D1 | D2 | b | f | H1 | H | Z-φd | 重量 | ||
PNl.0～2.5(MPa) | |||||||||||
20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 70 | 122 | 4-14 | 3.3 |
25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 78 | 135 | 4-14 | 4.2 |
32 | 11/4 | 190 | 135 | 100 | 78 | 18 | 2 | 86 | 154 | 4-18 | 6.6 |
40 | 11/2 | 200 | 145 | 110 | 85 | 18 | 3 | 92 | 164 | 4-18 | 7.3 |
50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 102 | 182 | 4-18 | 12 |
65 | 21/2 | 250 | 180 | 145 | 120 | 20 | 3 | 115 | 205 | 4-18 | 16 |
80 | 3 | 280 | 195 | 160 | 135 | 22 | 3 | 135 | 232 | 8-18 | 23 |
100 | 4 | 320 | 215 | 180 | 155 | 24 | 3 | 156 | 263 | 8-18 | 32 |
125 | 5 | 400 | 245 | 21O | 185 | 26 | 3 | 248 | 370 | 8-18 | 39 |
150 | 6 | 500 | 280 | 240 | 210 | 28 | 3 | 285 | 425 | 8-23 | 52 |
200 | 8 | 600 | 335 | 295 | 265 | 30 | 3 | 362 | 530 | 8-23 | 89 |
