當前位置: 網站首頁 > 產品展示 > 球閥 > 對夾球閥

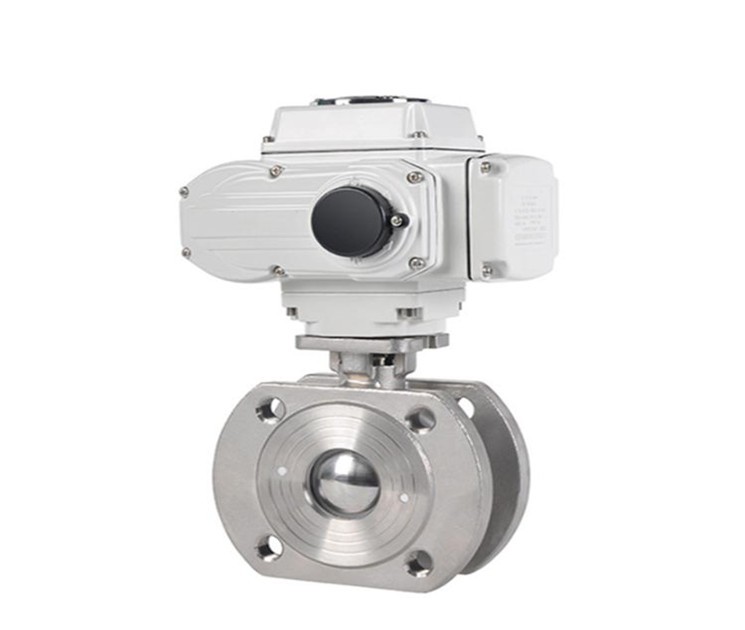

Q971F電動對夾球閥
  • Q971F電動對夾球閥

Q971F電動對夾球閥與普通球閥相比,具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。

詳細介紹

Q971F電動對夾球閥產品概述:

Q971F電動對夾式球閥與普通球閥相比,具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外,閥座采用彈性密封結構,密封可靠,啟閉輕松。設有耐火結構,萬一發生火災時,仍然能夠可靠操作并具有良好的密封性。根據用戶需要,可設有防靜電結構。設置了90°開關帶孔定位片,根據需要可以加鎖,防止誤操作。對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0~2.5MPa,工作溫度29~180℃(密封圈為增強聚四氟乙烯)或29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

Q971F電動對夾球閥技術參數

①、適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。

②、適用溫度:-20~150~300℃

③、驅動方式:手動、氣動、電動等。

④、公稱壓力:1.6~2.5MPa

零件材料:

序號
NO

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

碳鋼WCB

2

不銹鋼316/304

不銹鋼SS304

3

密封墊

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

閥桿

不銹鋼316/304

不銹鋼SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位鎖

不銹鋼304

不銹鋼SS304

7

手柄

不銹鋼304

不銹鋼SS304

8

閥桿螺母

不銹鋼304

不銹鋼SS304

9

填料壓蓋

不銹鋼304

不銹鋼SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不銹鋼316/304

不銹鋼SS304

12

墊圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

 外形及連接尺寸

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

d

15

20

25

29

38


62

76

92

110

145

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3

Q971F電動對夾球閥結構圖:

Q971F電動對夾球閥結構圖
