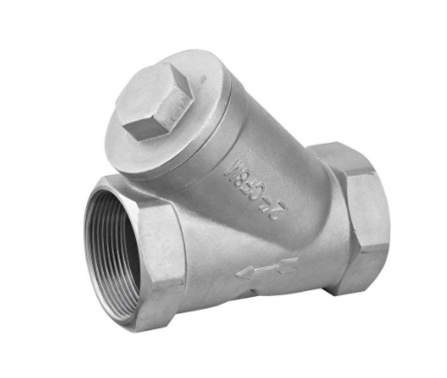

GL11H內螺紋Y型過濾器
GL11H內螺紋Y型過濾器?采用內螺紋連接，口徑在15-50mm之間，一般安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時。
詳細介紹
一、GL11H內螺紋Y型過濾器產品概述：
GL11H內螺紋Y型過濾器采用內螺紋連接，口徑在15-50mm之間，一般安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。是水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。
二、GL11H內螺紋Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 | ||||
GL11H-C | GL11H-P | GL11H-PL | GL11H-R | GL11H-RL | ||
1 | 閥 體 | WCB | 304 | 304L | 316 | 316L |
2 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
3 | 墊 片 | 耐油石墨、丁腈橡膠、聚四氟乙烯 | ||||
4 | 閥 蓋 | WCB | 304 | 304L | 316 | 316L |
三、GL11H內螺紋Y型過濾器主要外型尺寸表：
公稱通徑 | 尺寸(mm) | ||
SIZE(in) | DN(mm) | H | L |
1/2″ | 15 | 51 | 65 |
3/4″ | 20 | 60 | 80 |
1″ | 25 | 72 | 90 |
11/4″ | 32 | 77 | 105 |
11/2″ | 40 | 87 | 120 |
2″ | 50 | 103 | 140 |
四、GL11H內螺紋Y型過濾器主要結構圖：
