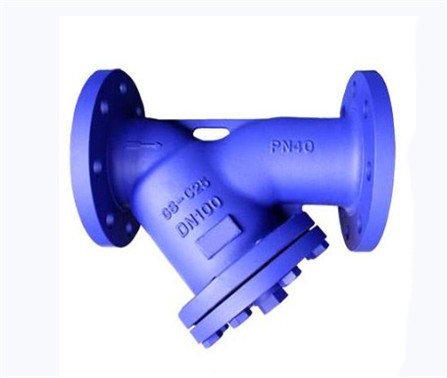

德標Y型過濾器
德標Y型過濾器是一種按照德國標準制造的一種過濾器，所以在標準上我們稱之為德標，是輸送介質的管道系統不可缺少的一種過濾裝置。
詳細介紹
一、德標Y型過濾器產品概述：
德標Y型過濾器是一種按照德國標準制造的一種過濾器，所以在標準上我們稱之為德標，是輸送介質的管道系統不可缺少的一種過濾裝置，主要適用于熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業，其執行標準為：結構長度標準DIN3202-F1系列；法蘭標準DIN2531-2545；殼體強度試驗1.5×PN。
我廠生產的德標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目(特殊情況可按用戶要求制作過濾網)。
二、德標Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 | ||
DGL41H-C | DGL41H-P | DGL41H-R | ||
1 | 閥體 | GG GS-C25 | CF8 | CF8M |
2 | 閥蓋 | GG GS-C25 | CF8 | CF8M |
3 | 濾網 | S.S304 | ||
4 | 螺栓 | A193-B7 | 1Cr18Ni9Ti | |
5 | 螺母 | A1942H | 1Cr18Ni9Ti | |
6 | 中密封墊片 | 柔性石墨+SS304 | ||
7 | 螺塞 | S.S304 | ||
三、德標Y型過濾器主要執行標準表：
結構長度標準 | DIN3202-F1 |
連接法蘭標準 | DIN2531-2545 |
壓力溫度等級 | GB/T12224-2005 |
試驗檢驗標準 | GB/T13927-2008 |
四、德標Y型過濾器主要外型尺寸表：
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | Kv值 (m3/h) | 重量(Kg) | |||
L | H | PN16 | PN25 | PN40 | |||
1.6-4.0 | 15 | 130 | 85 | 7 | 3 | 3.5 | 4 |
20 | 150 | 95 | 11 | 4 | 4 | 5 | |
25 | 160 | 110 | 18 | 5 | 5.5 | 6 | |
32 | 180 | 125 | 26 | 7 | 7 | 8 | |
40 | 200 | 145 | 37 | 9 | 9 | 10 | |
50 | 230 | 155 | 60 | 12 | 12 | 13 | |
65 | 290 | 175 | 100 | 16 | 16 | 19 | |
80 | 310 | 210 | 150 | 21 | 21 | 24.5 | |
100 | 350 | 230 | 230 | 30 | 32 | 35 | |
125 | 400 | 270 | 330 | 43 | 47 | 51 | |
150 | 480 | 300 | 400 | 61 | 64 | 71 | |
200 | 600 | 385 | 650 | 121 | 144 | 144 | |
250 | 730 | 535 | 1200 | 154 | 178 | 178 | |
300 | 850 | 680 | 1900 | 255 | 285 | 285 | |
350 | 980 | 680 | 1850 | 358 | 378 | 420 | |
400 | 1100 | 780 | 2890 | 485 | 500 | 520 | |
五、德標Y型過濾器蓋部排污孔M規格表：
DN15-20 | M10×1.5 |
DN25-32 | M12×1.5 |
DN40-80 | M20×1.5 |
DN100-150 | M27×1.5 |
DN200-300 | M33×1.5 |
DN350及以上 | M48×2 |
