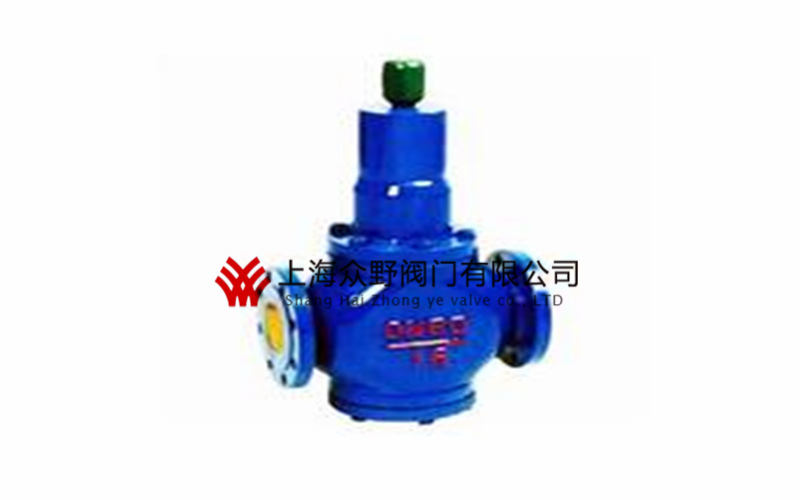

YW42F減壓穩壓閥
上海眾野閥門有限公司在生產YW42F減壓穩壓閥中有著精湛的技術與先進的設備，選型請?zhí)峁℡W42F減壓穩壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、YW42F減壓穩壓閥產品概述
YW42F減壓穩壓閥是一種用在蒸汽管道上的蒸汽減壓閥，由Y42F衍變過來的減壓閥，在原先的減壓閥上加裝一個穩壓裝置后而成，比Y42F更加的實用。YW42F減壓穩壓閥是以法蘭連接形式、彈簧薄膜式結構，閥體材料為碳鋼或不銹鋼的，用于水用、空氣減壓穩壓閥。
二、YW42F減壓穩壓閥主要性能參數表
|
型號 |
PN |
工作壓力MPa |
適用介質 |
進口壓力MPa |
出口壓力MPa |
|
YW42F/X |
16 |
1.6 |
水、空氣 |
1.6 |
0.1～0.8 |
|
25 |
2.5 |
水、空氣 |
2.5 |
0.1～0.2 |
三、YW42F減壓穩壓閥主要零部件材料表
|
零件名稱 |
閥體、上蓋、下蓋 |
閥座、卸荷活塞 |
膜片 |
調節彈簧、閥座彈簧 |
|
零件材料 |
碳鋼/不銹鋼 |
不銹鋼 |
丁腈橡膠 |
鉻釩鋼 |
四、YW42F減壓穩壓閥主要外形結構尺寸表
|
公稱通徑
DN |
1.6MPa |
2.5 MPa |
||||
|
L |
F |
H |
L |
F |
H |
|
|
20 |
160 |
85 |
220 |
160 |
85 |
230 |
|
25 |
180 |
100 |
240 |
180 |
100 |
265 |
|
32 |
200 |
100 |
245 |
200 |
100 |
265 |
|
40 |
220 |
105 |
260 |
220 |
105 |
270 |
|
50 |
250 |
105 |
260 |
250 |
110 |
280 |
|
65 |
280 |
105 |
260 |
280 |
115 |
285 |
|
80 |
310 |
160 |
280 |
310 |
310 |
410 |
|
100 |
350 |
160 |
380 |
350 |
360 |
420 |
|
125 |
400 |
200 |
500 |
— |
— |
— |
|
150 |
450 |
200 |
500 |
— |
— |
— |
|
200 |
500 |
260 |
650 |
— |
— |
— |
五、YW42F減壓穩壓閥主要結構示意圖
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
